| 加工定制：是 | 品牌：金恒 | 类型：空调用制冷设备 |
| 种类：翅片弯头机 | 订货号：06 | 货号：006 |
| 型号：铜管5-22mm | 别名：小u弯头机 | 用途：翅片弯头加工 |
| 规格：L1800×W1400×H1500(不含料架) | 是否跨境货源：否 |
一、JH/F-xwt01A

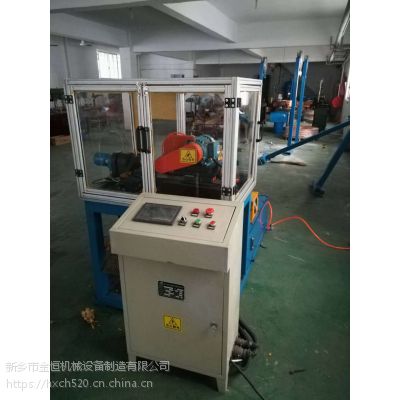

二、设备名称：全自动弯头成型机
三、设备规格：管径5-9mm*5根/管径12-22mm*2根
四、设备结构形式：
本机为水平式小弯头自动成型机，是将盘料铜管加工成弯头的全自动专用设
备。设备包括盘料架、床身、导向校直装置、夹紧送料装置、夹紧装置、弯曲
装置、切断装置、电控系统、液压系统。设备能自动完成：送料→夹紧
夹紧→芯轴-进入喷油→弯曲→芯轴退出→切断→弯曲复位→退料等弯制小弯头全套动作。
电控部分采用PLC控制，触摸屏显示。
五．设备技术参数：
．设备技术参数：
铜管规格：φ5-9mm*5根/12-25mm*2根
22mm软态铜管，弯曲中心距55mm
25mm软态铜管，弯曲中心距62.5mm
一次弯制2-5根
2．油压：60Kg/cm2
3．电源：交流220V/380V,
三相50HZ/60HZ，电机3KW
4．气压：4.5～6Kg/cm2
5．容量：150L
6．加工时间10秒内/一循环
7．设备外形尺寸：L1800×W1400×H1500(不含料架)
四．随机附件及备件.
锯片：1片，芯轴：3件，工具：一组，使用说明书：一套
